一、產品簡介

AN-PDF01型便攜式多普勒流量計外接配套的AN-HWDF6型多普勒流量計，內存有梯形、矩形、圓形等渠道剖面模型，可以方便計算出常見渠道的流量、通過溫度傳感器測得水溫、壓力傳感器測得水深。
殼體采用PVC 塑料，能夠有效防水密封。內部采用12V充電電池供電。

二、工作原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因為聲音在水中傳播速度與水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

三、優勢特點

1、一體化設計，內置多種傳感器可同時測得流速，液位，溫度，流量等數據

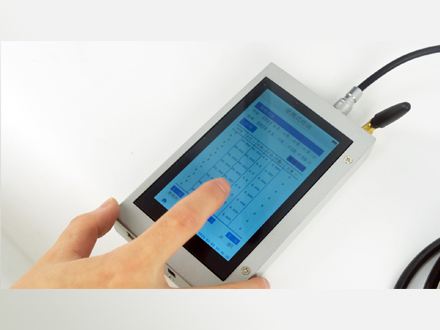

2、5.5寸彩色觸摸屏手持終端，讀數直觀
3、無需外接電源，設備即插即用，實時查看數據
4、流線型設計，無機械轉子結構，不擾亂流場，流態，不影響測量精度
5、速度面積法流量測量，可自由設定斷面水位關系，計算出水流量
6、可充電電池組，可連續使用超過12小時
7、3.5米不銹鋼伸縮測桿，可滿足不同工況下使用
8、內置8MB數據存儲芯片，可存儲10萬條數據

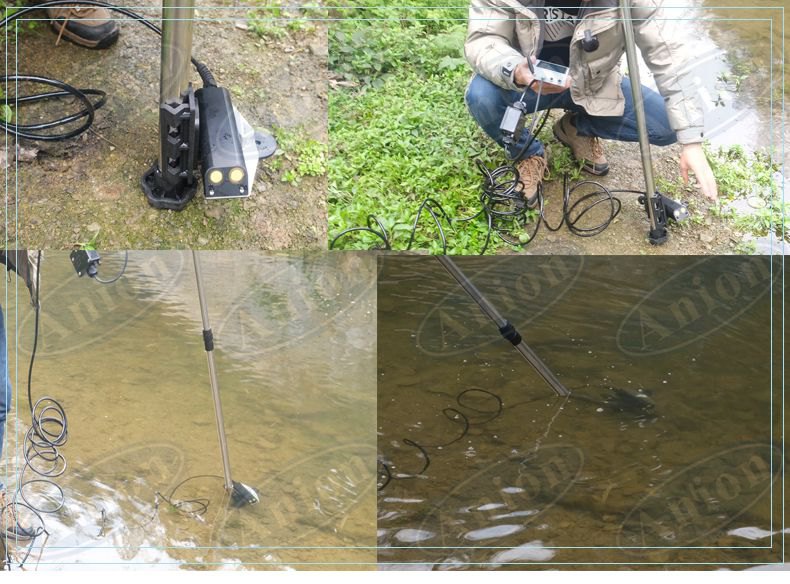

9.明渠/河道/各種適合手持涉水測流及橋上測流的場合，滿管與非滿管均可使用

四、技術參數
流量計：

測量種類：流速、液位、溫度、流量

測量方式：在線式

測量原理：聲學多普勒法，速度面積法

流速：量程：0.021m/s～6.00m/s，精度：±1.0%±1cm/s，分辨率：0.01m/s

水位：量程：0.03m～10m（可定制100m）

水溫：量程：-10℃～60℃，精度：±1℃

瞬時流量范圍：1L/s～99.99m³/s

累計流量范圍：0.1m³～999999m³

工作電壓：DC7.2V～24V

功耗（DC12V）：工作模式≤0.8W（電流65mA），待機模式≤≤0.14W（電流20mA）

工作水深：0m～10m

數據更新周期：6s～60s（可調）

防護等級：IP68

耐腐蝕等級：10級

外形尺寸：180*50*29mm

線纜長度：標配10m（可定制長度）

輸出信號：Modbus RS485

輸出信號內容：點流速、瞬時流量、水位、溫度

液體壓力要求：自然環境狀態下，1個標準大氣壓

可靠性 MTBF：>25000h

手持儀：

顯示：全彩58x45mm液晶顯示

測量種類：流速、液位、溫度、流量、累計流量

存儲：32M

接口：2個，充電口，傳感器連接口

通訊：藍牙

按鍵：全數字鍵盤

設置：可選擇不同形狀渠道

采樣間隔：默認1s/次，可設置間隔

站點設置：可設置站點編號

數據查詢：支持查詢歷史數據

內置電池：12V/2200mA可充電電池

續航時間：約24小時

外形尺寸：200×90×33mm

測量支架：不銹鋼材質，60cm×5段

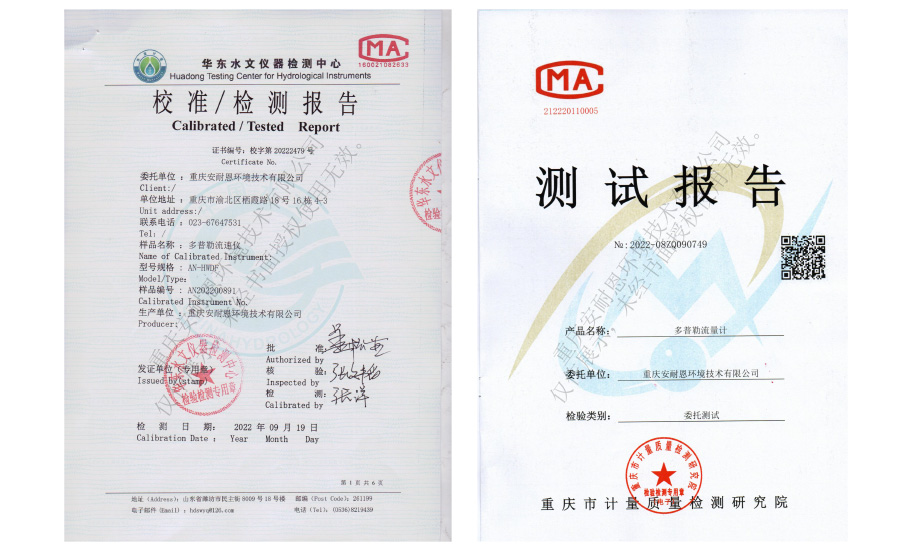

三方報告

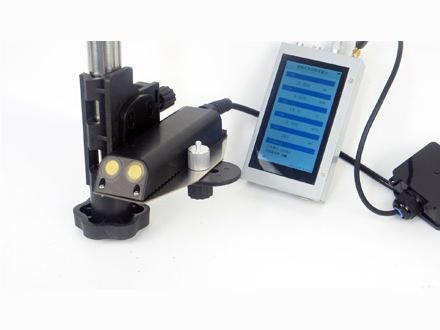

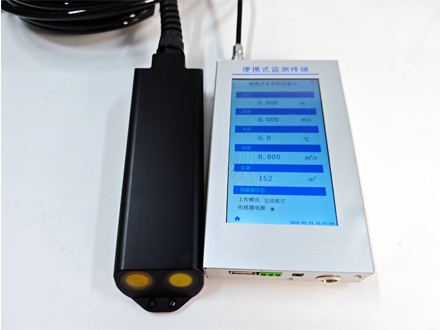

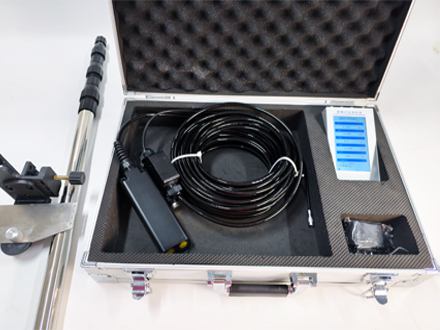

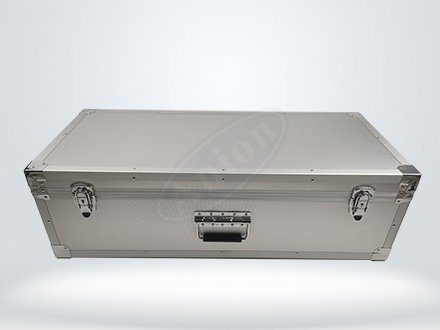

五、產品展示
