一、系統概述

城市管網水質監測系統是有重慶安耐恩環境技術有限自主研發生產的一套針對城市排水管道流量、流速、液位、及水質進行實時監測的在線監測系統。

城市管網水質監測系統大體包括監控中心、通信網絡、監測終端（固定水質監測終端、移動水質監測終端、污水管網監測終端等）、現場儀表傳感器等檢測設備等四部分構成。根據監測的目的和監測要求，主要分為原位監測和分流監測兩大類。通過配置不同的水質傳感器，可直接監測獲取pH、溫度、電導率、懸浮物濃度、溶解氧等指標，為獲取更多的水質指標，如化學需氧量、氨氮、總氮、總磷等水質指標，可采用在線式水質分析儀表，由于上述水質分析儀表維護工作量較大，宜通過自動采用裝置獲取。

水質監測設備具備設備故障報警、水質超標報警、測量值超限報警等功能。為保障水質監測設備的長期穩定運行，需要具備設備故障報警的功能，以保障能夠及時對設備進行維護；對超標、超限情況進行報警的功能設置可支持對偷排等事件的預警報警，對區域水環境質量的保障具有重要意義。

二、系統優點

1、體積小，監測設備和數據采集設備均為高集成度產品；

2、安裝簡單，安裝于管網窨井壁，不受條件限制；

3、一鍵式開機，開機即可使用，無需配置參數；

4、IP68防護等級，防爆。傳感器、采集器均采用高防水等級材料和結構制作；

5、超低功耗，內置高性能電池，可連續工作180天，可拓展電池容量；

6、基本免維護，可在井下長期穩定運行；

7、多種應用場景，可在城市雨水、污水等排污管網應用；

8、拓展性強且配置靈活，可測量水質、流量、液位、井蓋狀態等參數

三、系統架構

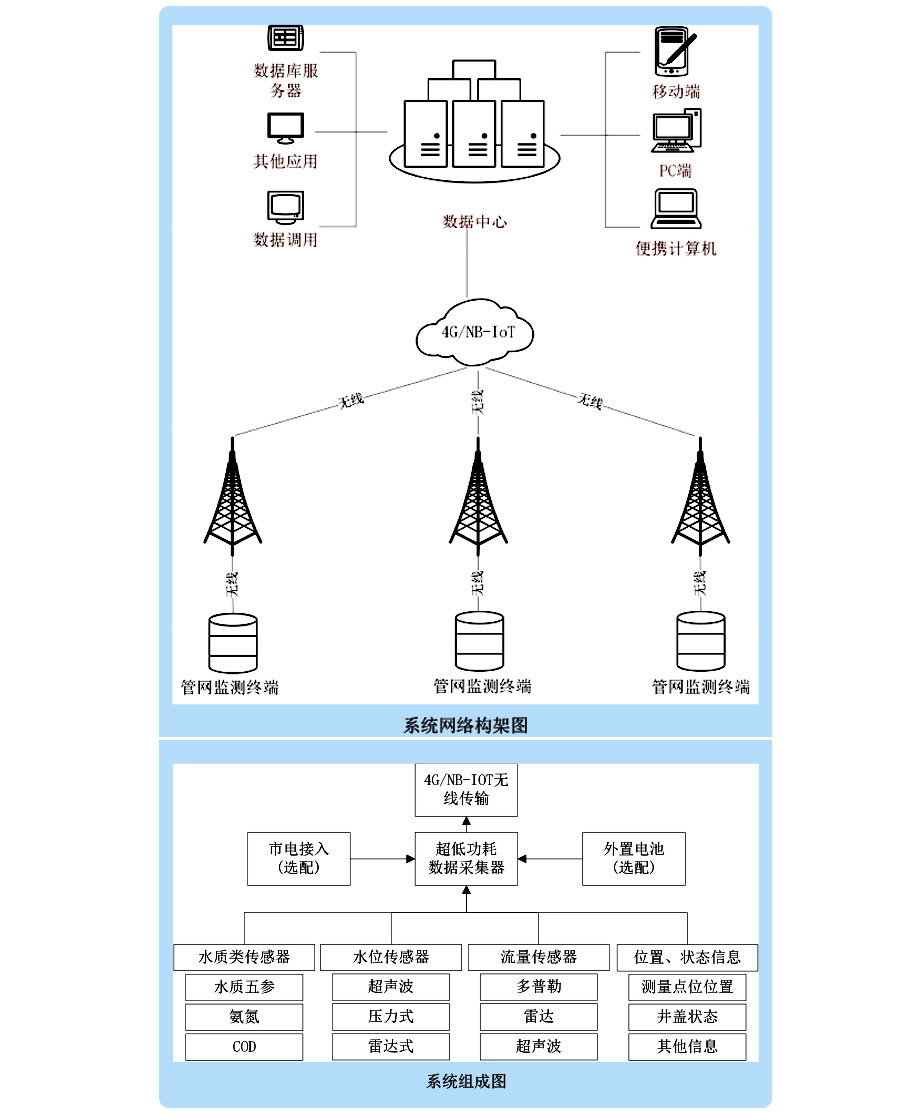

排水管網在線監測系統由前端傳感器、數據采集控制單元、數據傳輸單元，后端數據接收服務、環境監測控制平臺及數據處理分析應用功能組成。系統構架圖如下：

四、系統配置

五、通訊方式

4G/NB-IoT等無線網絡通訊技術已經非常成熟，完全可以滿足本項目數據通訊的需要，所以信息采集與傳輸系統的通信網絡選擇4G/NB-IoT等無線網絡通訊的方式進行。

六、云平臺功能

權限管理：可根據其權限對監測設備信息進行更改、刪除、添加等操作。

實現數據瀏覽訪問、導出下載，以及對監測數據查詢。數據查詢時長大于3年。

實時數據：平臺能夠顯示監測點的實時數據；

設備地圖：各個監測數據和儀器信息通過地圖實時；

環境監測云平臺可查看通訊卡卡號、儀器與平臺的通訊狀態、信號強度、儀器電量等功能

歷史數據查詢：可查詢某個監測點的歷史數據，通過報表展現，報表可導出為EXCEL文件或直接打印。

數據查詢：按條件查詢各個設備的各項參數，如設置查詢數值范圍，日期，報警值等；可統計時、日、月極值平均值。

數據報表：可分析統計展現各監測點通道的數據月報表，支持EXCEL導出；

遠程錄入：遠程數據補錄：可從現場終端讀取最近1個月的歷史數據進行補錄處理；

電腦錄入：將EXCEL格式數據導入并存儲到數據庫。

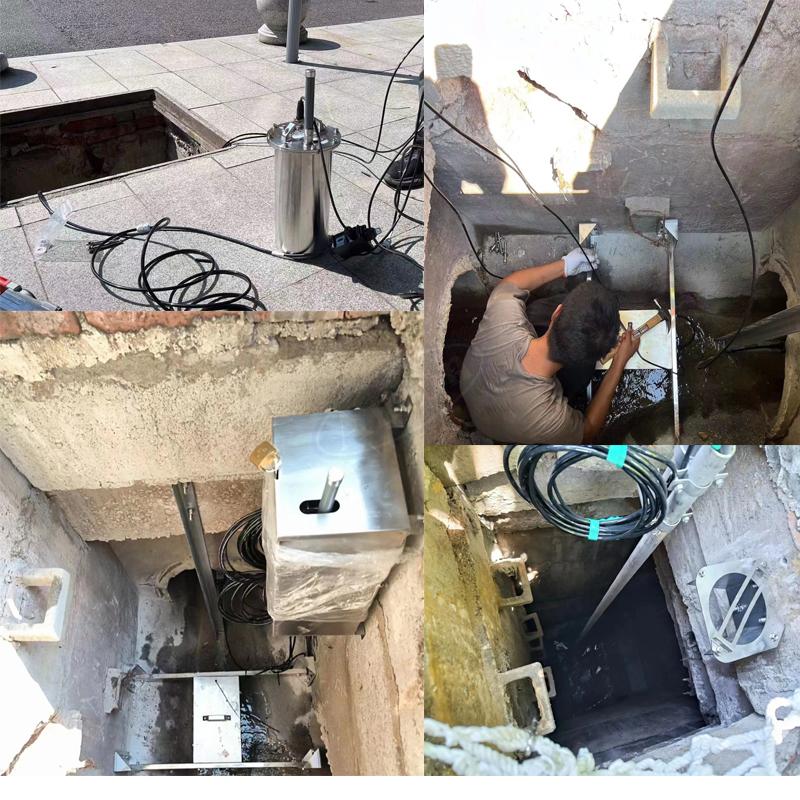

七、案例展示
