一、產品簡介

窨井多普勒流量計是由低功耗數據采集傳輸終端和多普勒流量計組成，主要功能為多普勒流量計測量排水管網內水流速、水位、水溫、流量數據，低功耗數據采集傳輸終端具有數據采集、無線傳輸、自供電的功能，將測量數據通過無線方式傳輸至管理平臺。

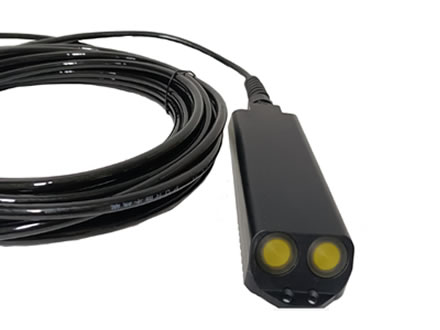

多普勒流量計支持排水管網或明渠等場合的滿管、非滿管流量在線長期穩定監測，具有軟硬件一體、自供電、多種通訊方式等功能。儀器具備IP68防護、防爆等認證。

二、工作原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因為聲音在水中傳播速度與水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

三、優勢特點

• 一體化：采集、無線傳輸、自供電一體化設計
• 獨特結構：合理的結構設計，有效保護關鍵測量和傳輸部位，方便現場安裝調試
• 易安裝：配套固定底座，無需專業人員和工具即可輕松安裝
• 遠程配置：支持遠程配置信息和軟件升級
• 高防護：具有耐腐蝕、IP68防水和防爆性能

四、技術參數

測量種類：流速、液位、溫度、瞬時流量，累計流量

測量方式：連續在線式

測量原理：流速：聲學多普勒法，液位：靜壓法，流量：速度面積法

流速：量程：0.01m/s～5.00m/s，測量誤差：±0.05m/s，分辨率：0.001m/s

水位：量程：0～6m，測量誤差：±0.05m，分辨率：0.001m

發射頻率：2MHz

瞬時流量范圍：0.01m³/s～9999m³/s

累計流量范圍：0.1m³～999999999m³

平均電流（DC12V）：工作模式平均電流≤40mA，休眠模式平均電流≤5mA

工作水深：0m～10m

流速測量最低水位：0.03m

數據更新周期：6s～60s（可調）

輸出信號：Modbus RS485

防護等級：IP68

靜電放電抗擾度：3級

浪涌（沖擊）抗擾度：4級

外殼材質：ABS高分子結構材料

線纜長度：標配10m導氣耐腐蝕線纜

貯存溫度：-40℃-80℃

工作溫度：－20℃～60℃；

采集終端：

供電：內置3.6V/114Ah防爆鋰電池

處理器：采用內核32位低功耗單片機

存儲：內置存儲芯片，數據保存時間＞10年

應用接口：可選1路RS485接口

通信方式：4G無線傳輸模塊

外接傳感器：可外接流量計、水位計、水質傳感器等等自由搭配

指示燈：1個運行狀態LED指示燈

通訊協議：支持AN-UNION協議、MODBUS-RTU協議、SL 651-2014規約、HJ 212-2017等

功耗：待機電流：＜0.3mA,通訊上傳平均電流：＜5mA，不包含外接傳感器消耗的電流

工作模式：（1）連續工作模式：設備一直上電連續工作，數據上傳周期（1～65535分鐘）可設置。（2）低功耗工作模式：設備間歇式工作，數據上傳周期（5～65535分鐘）可設置

遠程管理功能：支持遠程參數配置、遠程程序升級

外殼防護等級：IP68

耐腐蝕等級：10級

防爆等級：Ex ia IIC T6 Ga

安裝方式：壁掛

五、三方報告

六、安裝案例
